O caminho mais curto para ganhar eficiência, reduzir custos, aumentar a lucratividade, fazendo mais com menos, passa pelo processo da automatização.

A SEER e TRANSLIFT está disponibilizando para sua empresa a mais completa e eficiente linha de AMR (Robôs Móveis Autônomos) Sistemas AGV (Veículos Guiados Automaticamente), para você revolucionar sua produção.

As empilhadeiras (AMR) tipo SFL-CDD14 são compactas, com navegação a Laser Slam, tem capacidade de carga de 1.400 kg, elevação de 1.600 mm, velocidade de até 2,0 m/s. Por ter um corpo Slim podem trabalhar transportando pallets em corredores estreitos de 2,0 m de largura com total segurança.

Estas referidas empilhadeiras são adotas de avançada tecnologia de navegação laser Slam, que tem as funções de Mapeamento e Localização Simultânea, para se referenciar dentro do mapa de forma a efetuar planejamento inteligente das rotas, detecção de obstáculos por scanners segurança, para atender às tarefas com precisão e agilidade, pois dentro de um centro de distribuição trabalham como se fossem um UBER, ou seja, através de seu sistema de gerenciamento a empilhadeira que estiver mais próxima e livre atenderá a demanda solicitada.

A enorme vantagem destas empilhadeiras e que elas não precisam de infraestrutura fixa, como espelhos refletores, fitas magnéticas ou ainda fios indutivos, e podem facilmente realizar navegação autônoma com posicionamento preciso em tempo real.

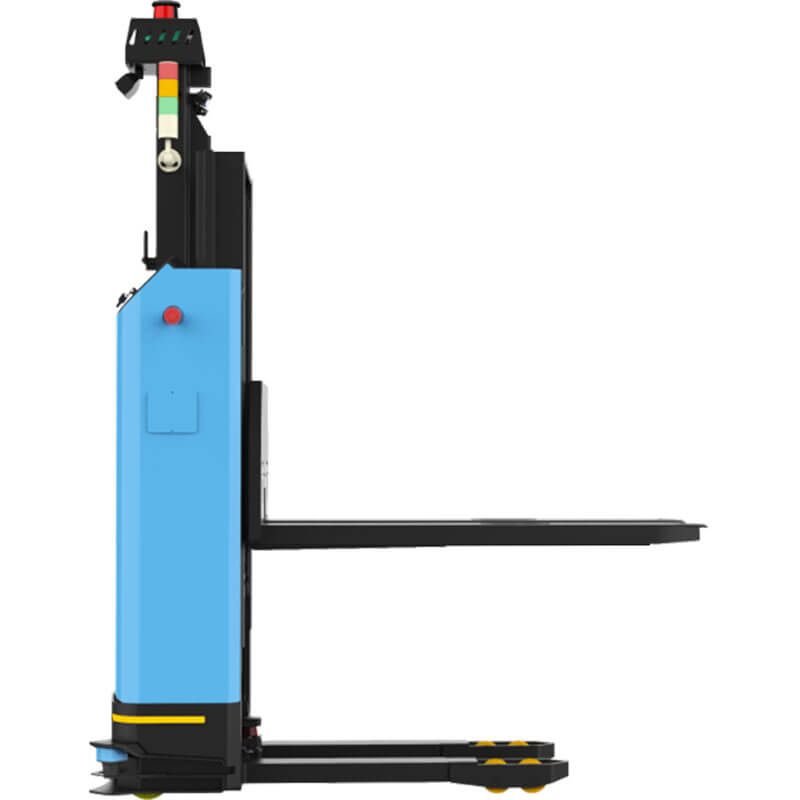

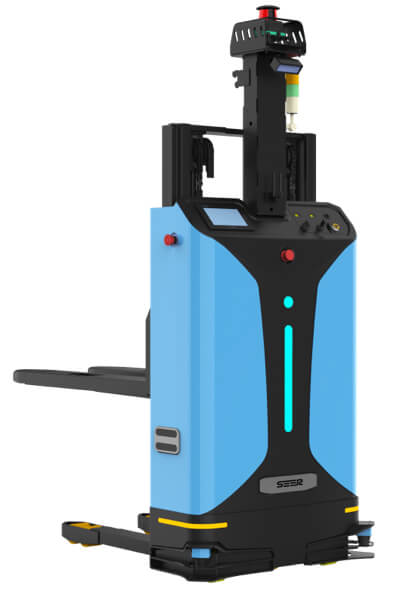

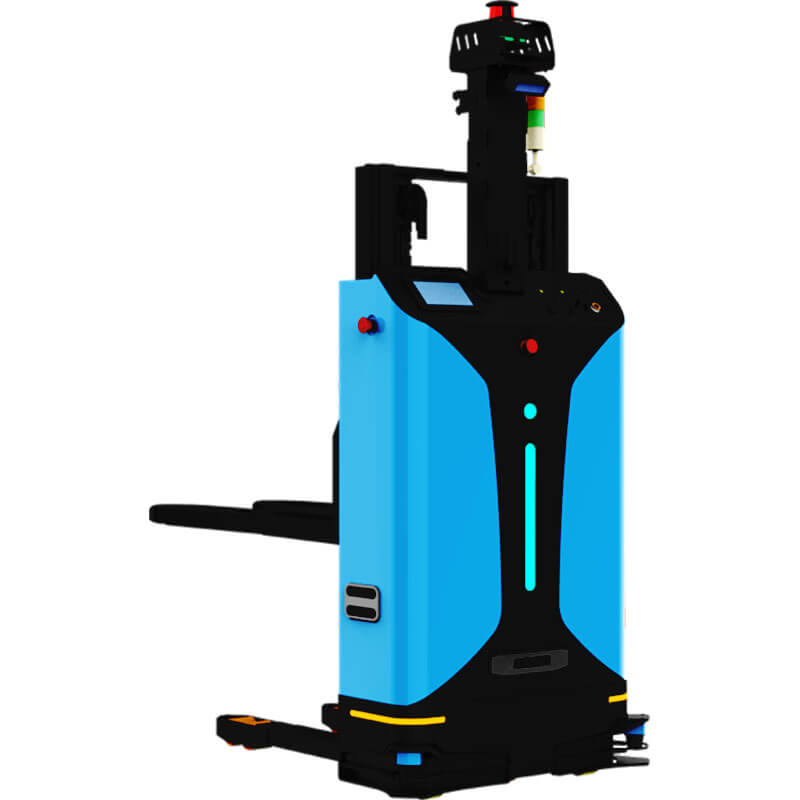

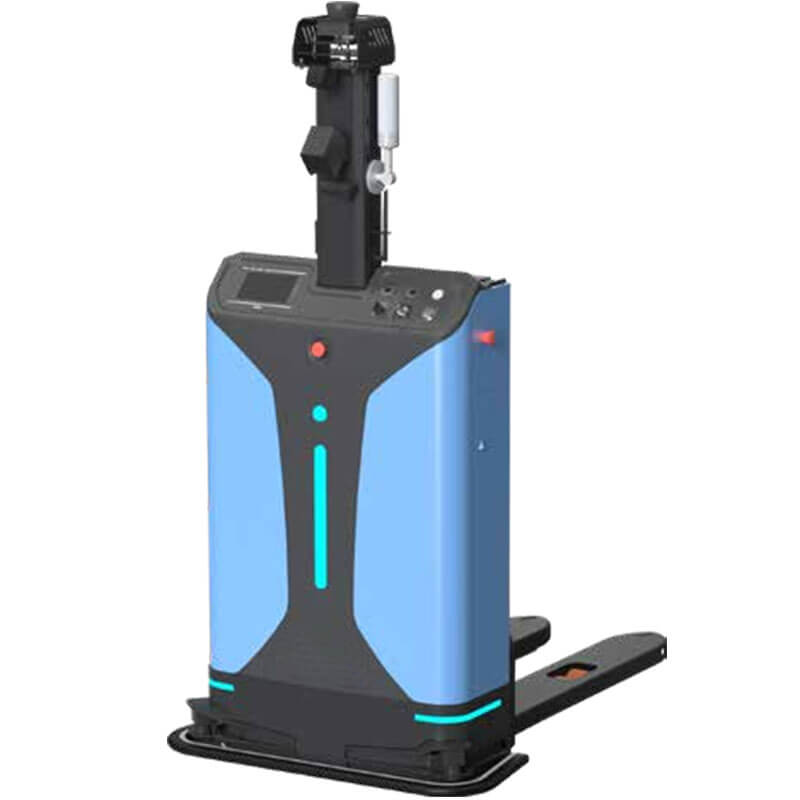

Detalhes da SFL-CDD14

Fabricante: SEER
Distribuidor: Translift Intralogística

Aplicação em Corredores

Aplicação em Corredores
Corpo Slim com pequeno raio de rotação

Reconhecimento de Pallets

Reconhecimento de Pallets
Reconhecimento com maior precisão para uma localização precisa

Reconhecimento de obstáculo 3D

Reconhecimento de obstáculo 3D
Proteção total 360°

Laser SLAM

Laser SLAM

Proteção Total

Proteção Total

Expedição Flexível

Expedição Flexível

Fácil adaptação

Fácil adaptação

Carga Automática

Carga Automática

Translift – Intralogística 4.0

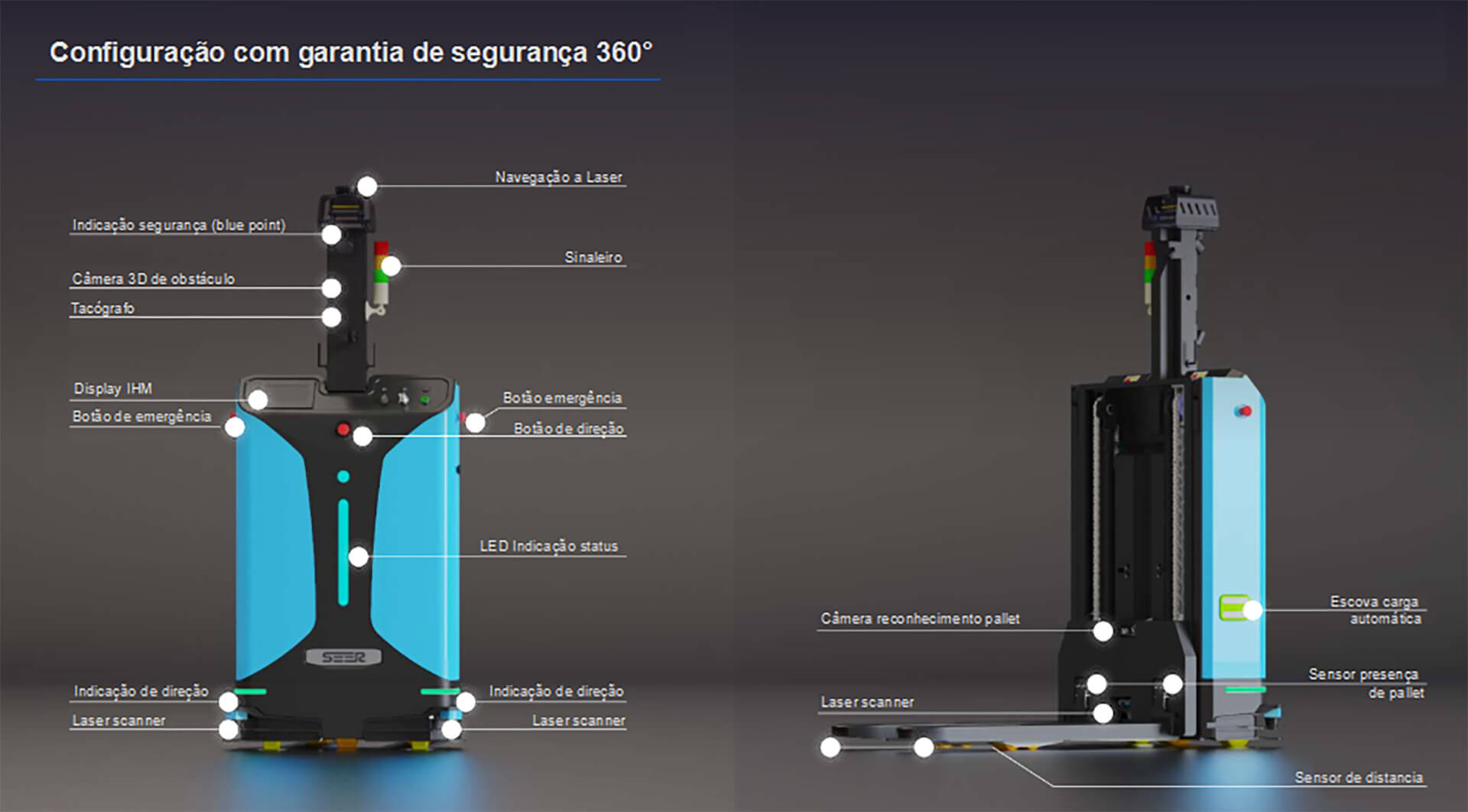

Principais Vantagens

  • Trabalha em corredores estreitos (2,0m), por ter seu corpo Slim e pequeno raio de giro.
  • Navegação com Laser Slam, não precisa de refletores e fácil instalação
  • Câmera a laser 3D para evitar colisão
  • Barra de segurança anticolisão
  • Scanner de segurança com proteção 360°
  • Sensores de distancia
  • Alta precisão (±10 mm)
  • Identificação automática de pallet fora de posição
  • Sistema de agendamento flexível
  • Acesso perfeito ao sistema de agendamento
Translift – Intralogística 4.0

Especificações

Modelo do produto SFL-CDD14
Parâmetros Técnicos Nome do Produto Empilhadeira inteligente laser SLAM
Formulário dinâmico Elétrico
Modo de condução Navegação automática, condução portátil
Tipo de navegação Laser SLAM
Tipo de bandeja palete de 3 longarinas
Capacidade de carga nominal 1400kg
Distância do centro de carga 600 mm
Distância entre eixos 877 mm
Peso morto (com bateria) 680kg
Precisão da posição de navegação[1] ± 10 mm
Precisão do ângulo de navegação[1] ±0,5°
Precisão na posição do garfo[1] ± 10 mm
Altura de elevação padrão 1600/3000mm
Altura do pórtico 2130mm
Distância ao solo da superfície do garfo (na posição mais baixa) 85±5mm
Altura de varredura a laser de navegação 2025mm
Tamanho do veículo: comprimento * largura * altura 1640*990*2043mm
Tamanho do garfo: comprimento * largura * altura 1150*180*55mm
Largura externa do garfo 570/680mm
Largura do canal de empilhamento em ângulo reto, palete 1000×1200 (1200 colocados nos garfos) 1888 mm
Largura do canal de empilhamento em ângulo reto, palete 800×1200 (1200 colocados ao longo do garfo) 1880 mm
área do mapa (Única) ≤ 400000m2
Raio mínimo de giro 1182mm
Parâmetros de performance Velocidade de condução: carga total/sem carga 1,2/1,5 m/s
Velocidade de elevação: carga total/sem carga 115/170 mm/s
Velocidade de descida: carga total/sem carga /
Passabilidade (inclinação/degrau/intervalo)[2] < 5%/20mm/30mm
Potência do motor de acionamento (S2, 60 min) 1,25 kW
Potência do motor de elevação (S3, 15%) 3kW
Potência do motor de direção (S2, 10 min) 0,165kW
Modo de frenagem de serviço Freio eletromagnético
Modo de controle de acionamento Servocontrole
Parâmetro das rodas Tipo de pneu: roda motriz/roda de suporte Poliuretano/Poliuretano
Tamanho do pneu: roda motriz 230x75mm
Tamanho do pneu: roda de rolamento 80x54mm
Tamanho do pneu: Roda de equilíbrio 115x55mm
Número da roda: roda motriz (×= roda motriz)/roda de rolamento 1X-2/4
Base da roda: lado do rolamento 538 mm
Base da roda: lado de condução 380 mm
Parâmetros Bateria Especificações da bateria 24/180 (Fosfato de Ferro Lítio)
Peso da bateria 58kg
Vida útil da bateria abrangente 10h
Tempo de carregamento (10%-80%) 2h
Método de carregamento Manual/Automático
Número do ciclo da bateria > 2000
Certificados ISO 3691-4 -
EMC/ESD
UN38.3
RoHS
Funções e Configurações Função de roaming Wi-Fi
Prevenção de obstáculos 3D [3]
Parada de emergência remota [4]
Reconhecimento de paletes [3]
Pilha de gaiola [3]
Reconhecimento de paletes de prateleira alta [3]
Detecção de danos no palete [3]
Empilhamento e desempilhamento de paletes [5]
A tela IHM
Sensor de distância do dente do garfo
Detecção de peso de carga
Configurações de segurança Botão de parada de emergência
Indicador de som e luz
Distância de frenagem: 1 m/s / 1,5 m/s ≤30 / ≤50cm
Detecção de falhas de hardware do veículo
Proteção a laser 360°
Faixa de pára-choques
Alta proteção de segurança dos dentes do garfo
Outras Rede 4G/5G/Wi-Fi 802.11 a/b/g/n/ac
Planicidade do solo ±5mm/m²
Requisitos do cenário Adequado apenas para ambientes internos, intensidade de luz ≤40 klx (IEC 61496-3), solo sem água e óleo e outras cenas
Temperatura ambiente e faixa de umidade TEMP: 0-50 / RH: 10-90, sem compressão, sem condensação
Classificação de IP IP20
Ruído próximo ao ouvido do motorista de acordo com EN12053 ≤70B(A)
